아답터(ADAPTOR)

12V ADAPTOR

옆으로 밀어서 확인하세요>>

SORT MODEL NAME
■ INPUT  SPECIFICATION WTS-12015 WTS-1220 WTS-4212 WTS-1235 WTS-1205 WTS-1206 WTS-1210 WTS-1210S
Input voltage Range(AC) 220V 110V/220V 220V 220V 110V/220V 220V 220V 220V
Input Frequency Range 60Hz 50/60Hz 60Hz 60Hz 50/60Hz 60Hz 60Hz 60Hz
No Load Power (Watte) ~0.3W ~0.3W ~0.3W ~0.3W ~0.3W ~0.3W ~0.3W ~0.3W
Efficiency(%) : 85~88%
■ OUTPUT SPECIFI
CATION
Output Voltage (V) +12V +12V +12V +12V +12V +12V +12V +12V
Output Current (A) 1.5A 2A 3A 3.5A 5A 6A 8.5A 10A
Output Power (Watte) 18W 30W 42W 42W 60W 72W 102W 120W
Ripple & Noise < 5% < 5% < 5% < 5% < 5% < 5% < 5% < 5%
■ GENERAL
SPECIFICATION
Dimension(mm)     102*
55*
32		 102*
55*
32		 118*
60*
30		 118*
62*
34		 145*
65*
40		 148*
69*
42
Input Connector
■ SAFETY KC KC KC KC KC,
CE,
FCC		 KC,
CE,
FCC		 KC,
CE,
FCC		 KC
■ OUTPUT JACK OPTION OPTION OPTION OPTION OPTION OPTION OPTION OPTION
■ APPLICATION
■ MANUFACTURE WELLTRONICS / Made in KOREA

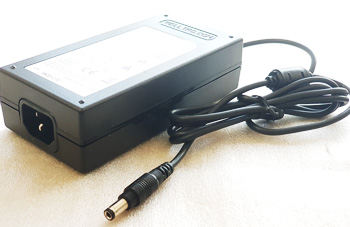

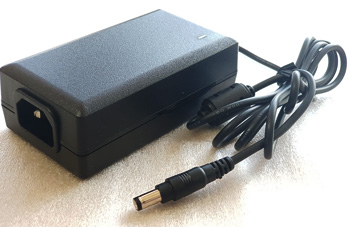

WTS-1205 / 1535 / 19316
WTS-1205 / 1535 / 19316

15V ADAPTOR

SORT MODEL NAME
■ INPUT  SPECIFICATION WTS-3015 WTS-1535
Input voltage Range(AC) 110V/220V 110V/220V
Input Frequency Range 50/60Hz 50/60Hz
No Load Power (Watte) ~0.3W ~0.3W
Efficiency(%) : 85~88%
■ OUTPUT SPECIFICATION
Output Voltage (V) 15V 15V
Output Current (A) 2.0A 3.5A
Output Power (Watte) 30W 53W
Ripple & Noise < 5% < 5%
■ GENERAL SPECIFICATION
EMI/RFI
Dimension(mm)  100*45*25 118*60*30
Input Connector
■ SAFETY CE KC
■ OUTPUT JACK OPTION OPTION
■ APPLICATION
■ MANUFACTURE

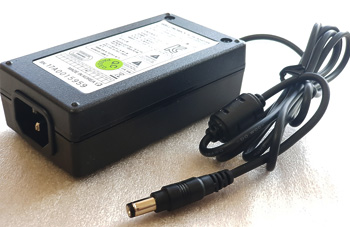

WTS-1206 / 2403
WTS-1206 / 2403

Output Jack 도면

주의! 제품 선택 시 출력단자의 내외경 간격을 반드시 확인 하십시오.
(사용 제품의 제조사별로 극성이 다를 수 있습니다.)

2.1(내경)/5.5(외경)
2.5(내경)/5.5(외경) 파이 플러그 단자

19V ADAPTOR

SORT MODEL NAME
■ INPUT  SPECIFICATION WTS-19316 WTS-1963 WTS-19100
Input voltage Range(AC) 110V/220V 110V/220V 220V~
Input Frequency Range 50/60Hz 50/60Hz 60Hz
No Load Power (Watte) ~0.3W ~0.3W ~1W
Efficiency(%) : 85~88%
■ OUTPUT SPECIFICATION
Output Voltage (V) 19V 19V 19V
Output Current (A) 3.16A 5.5A 9.5A
Output Power (Watte) 60W 120W 180W
Ripple & Noise < 5% < 5% < 5%
■ GENERAL SPECIFICATION
EMI/RFI
Dimension(mm)  118*60*30 145*65*40 145*65*40
Input Connector
■ SAFETY KC KC KC
■ OUTPUT JACK OPTION OPTION OPTION
■ APPLICATION
■ MANUFACTURE

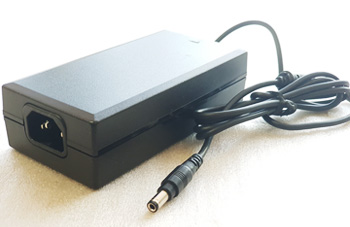

WTS-1235
WTS-1235

24V ADAPTOR

옆으로 밀어서 확인하세요>>

SORT MODEL NAME
■ INPUT  SPECIFICATION WTS-2425 WTS-2403 WTS-2405W WTS-2407
Input voltage Range(AC) 110V/220V 220V 110V/220V 220V
Input Frequency Range 50/60Hz 60Hz 50/60Hz 50/60Hz
No Load Power (Watte) ~0.3W ~0.3W ~0.3W ~1W
Efficiency(%) : 85~88%
■ OUTPUT SPECIFICATION
Output Voltage (V) 24V +24V +24V +24V
Output Current (A) 2.5A 3.0A 5A 7A
Output Power (Watte) 60W 72W 120W 168W
Ripple & Noise < 5%   < 5% < 5%   < 5%
■ GENERAL SPECIFICATION
EMI/RFI
Dimension
(mm)		 118*60*30 118*62*34 145*65*40
Input Connector
■ SAFETY   KC,CE KC,CE,FCC,
NRTL,NRTL,Energy star
level VI		 KC
■ OUTPUT JACK OPTION OPTION OPTION OPTION
■ APPLICATION
■ MANUFACTURE

*상기 제품외 SMPS내장형 타입과 기타 고객사 사양 제품도 다수 있으므로, 상기 스펙외 제품은 별도 문의 바랍니다.

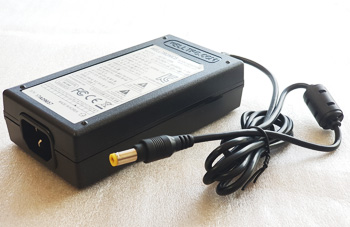

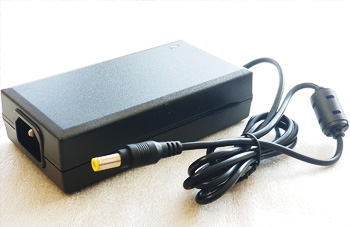

WTS-2405W / 1210/ 1963/2470
WTS-2405W / 1210/ 1963/2470

Output Jack 도면

주의! 제품 선택 시 출력단자의 극성을 반드시 확인 하십시오.
(사용 제품의 제조사별로 극성이 다를 수 있습니다.)

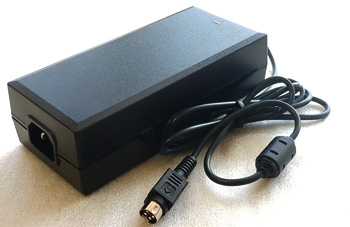

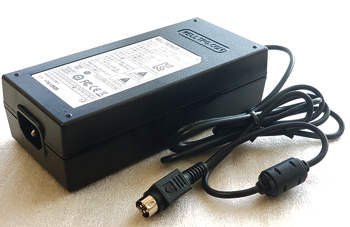

4PIN DIN JACK 좌우 극성
4PIN DIN JACK 상하 극성
